Esta semana os mostramos la reparación que le hemos realizado a una videoconsola Sony Play Station 3, más concretamente al modelo FAT de 40GB.
El problema era que al poco tiempo de estar jugando con la videoconsola, esta se paraba y saltaba el fallo de la famosa luz amarilla, en la mayoría de los casos esto indica un problema de soldadura en el chip de la tarjeta gráfica y hay que proceder a un reballing, que no es más que desoldar el chip gráfico integrado por completo y volverlo a soldar alineado correctamente para favorecer un buen contacto, destacar que todos estos problemas se llevan originando desde que el 1 de Julio de 2006 entrara en vigor definitivamente la normativa "Leed-Free", la cual suprime 6 materiales a utilizar en las soldaduras alegando problemas medioambientales, entre ellas el plomo, el cual es componente fundamental en la soldadura por estaño. Desde que esta normativa entró en vigor todo han sido problemas para el mundo de la electrónica de consumo, tanto es así que hasta empezamos a dudar de que no sea una estrategia de obsolescencia programada.

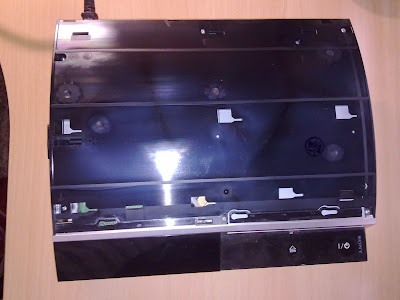

Podemos observar como esta videoconsola conserva el precinto de seguridad, lo que indica que nunca ha sido manipulada:

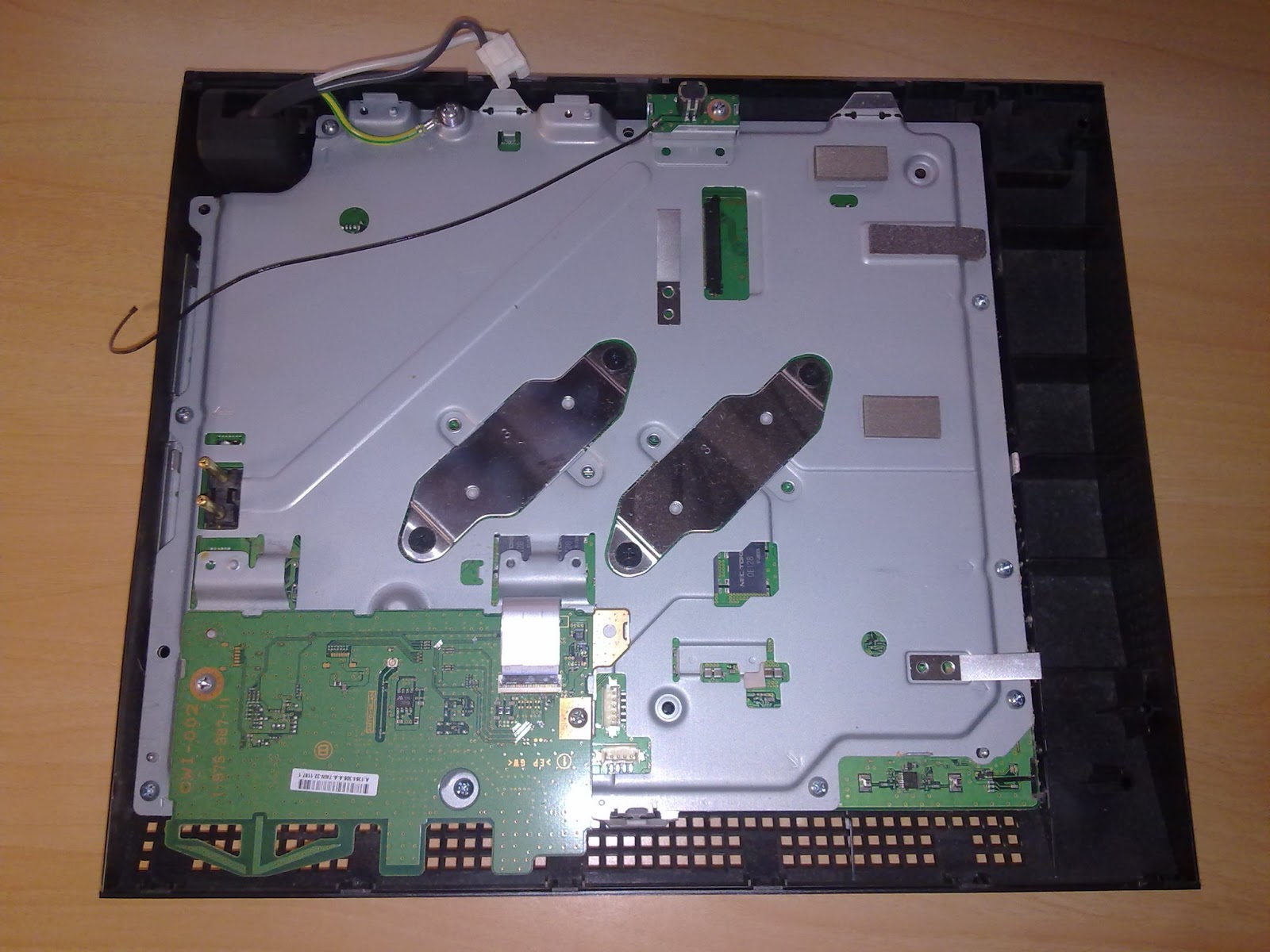

Extraemos el disco duro y procedemos al desmontaje completo de la videoconsola:
Podemos observar como la pasta térmica que se encarga de facilitar la transferencia del calor de los componentes electrónicos a los disipadores está en mal estado:
Limpiamos por completo ambas superficies y extendemos una capa uniforme de pasta térmica de altas prestaciones:
Volvemos a montar todos los componentes y comprobamos el resultado:
A jugar!
En este caso nosotros no hemos necesitado realizar un reballing, simplemente reemplazando la pasta térmica del chip gráfico y del procesador por una nueva de calidad superior hemos conseguido solucionar el problema, esto no quiere decir que de aquí a un tiempo no sea necesario realizar un reballing.
Para alargar la vida útil de la videoconsola, se ha incorporando un refrigerador lateral que favorecer el flujo de aire, evitando así futuros problemas de sobrecalentamiento, sobre todo en las épocas más calurosas del año
En BCRSIR trabajamos para usted como si fuera para nosotros.
