Esta semana os mostramos la reparación realizada sobre otro teléfono móvil Nokia N86, al cual también se le había deteriorado el conector micro USB. En este caso nuestro cliente se encontraba fuera de nuestra zona de trabajo por lo que nos envió su terminal mediante Correos para proceder a su reparación.
Como el cristal protector de la pantalla LCD también estaba roto, procedimos a su substitución:
Volvemos a ensamblar el terminal:
Detalle del conector micro USB:

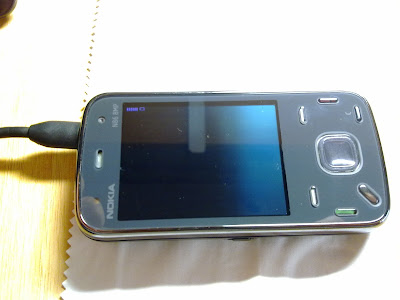

Comprobamos que carga perfectamente:
Tras comprobar su correcto funcionamiento, lo empaquetamos y ya podemos devolvérselo de vuelta a nuestro cliente:
En BCRSIR trabajamos para usted como si fuera para nosotros.
Observamos como efectivamente el conector micro USB está suelto:
Procedemos a su desmontaje por completo:
Detalle del conector micro USB desoldado:
Se puede observar en la placa el mal estado de los pad's, sobretodo los dos superiores encargados de anclar el conector a la propia placa y el tercero de la fila inferior (empezando de izquierda a derecha) encargado de alimentar el LED de carga.
Debido al mal estado de los pad's, nos servimos de la estación de soldadura profesional JBC cedida por nuestros compañeros de Radionaves S.L, a los cuales les agradecemos encarecidamente su predisposición a ofrecernos su maquinaria ante este tipo de reparaciones tan delicadas:
Volvemos a ensamblar el terminal:
Comprobamos que carga perfectamente:
Tras comprobar su correcto funcionamiento, lo empaquetamos y ya podemos devolvérselo de vuelta a nuestro cliente:
En BCRSIR trabajamos para usted como si fuera para nosotros.
